🗜️ Konveyör İstasyonları (Rulo Sehpaları) Nedir?
Konveyör istasyonları, konveyör bandının hem malzeme taşıyan (üst) hem de boş geri dönen (alt) kısımlarını desteklemek için kullanılan, bir veya daha fazla ruloyu barındıran metal çerçeve yapıdır. Sistemin temel iskeleti üzerine monte edilirler ve bandın kesintisiz, düzgün bir hat üzerinde hareket etmesini sağlarlar.
Basitçe ifade etmek gerekirse, konveyör istasyonları, ruloların doğru açıda ve doğru pozisyonda tutulmasını sağlayan destek mekanizmasıdır.
📐 İstasyonların Temel Yapısı

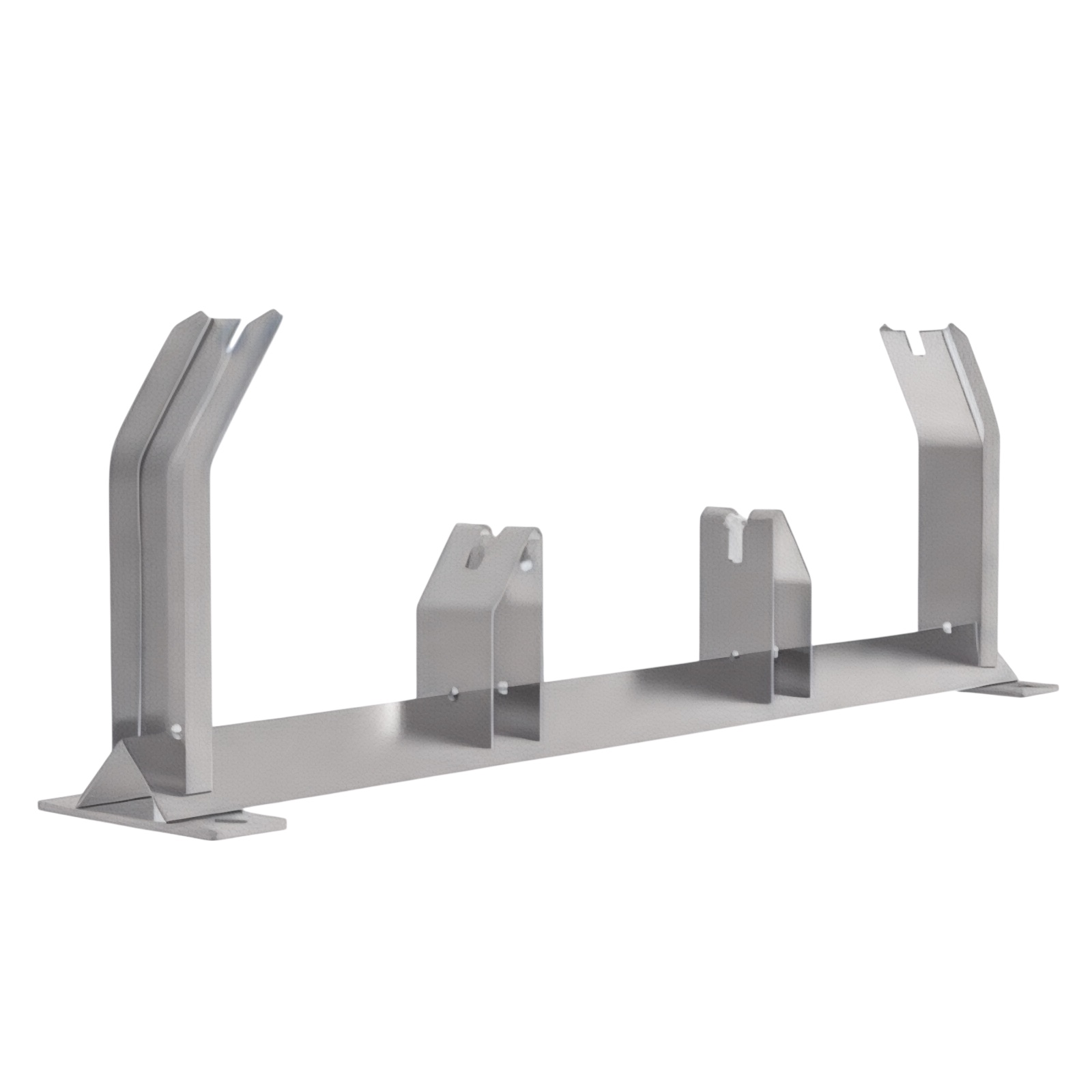

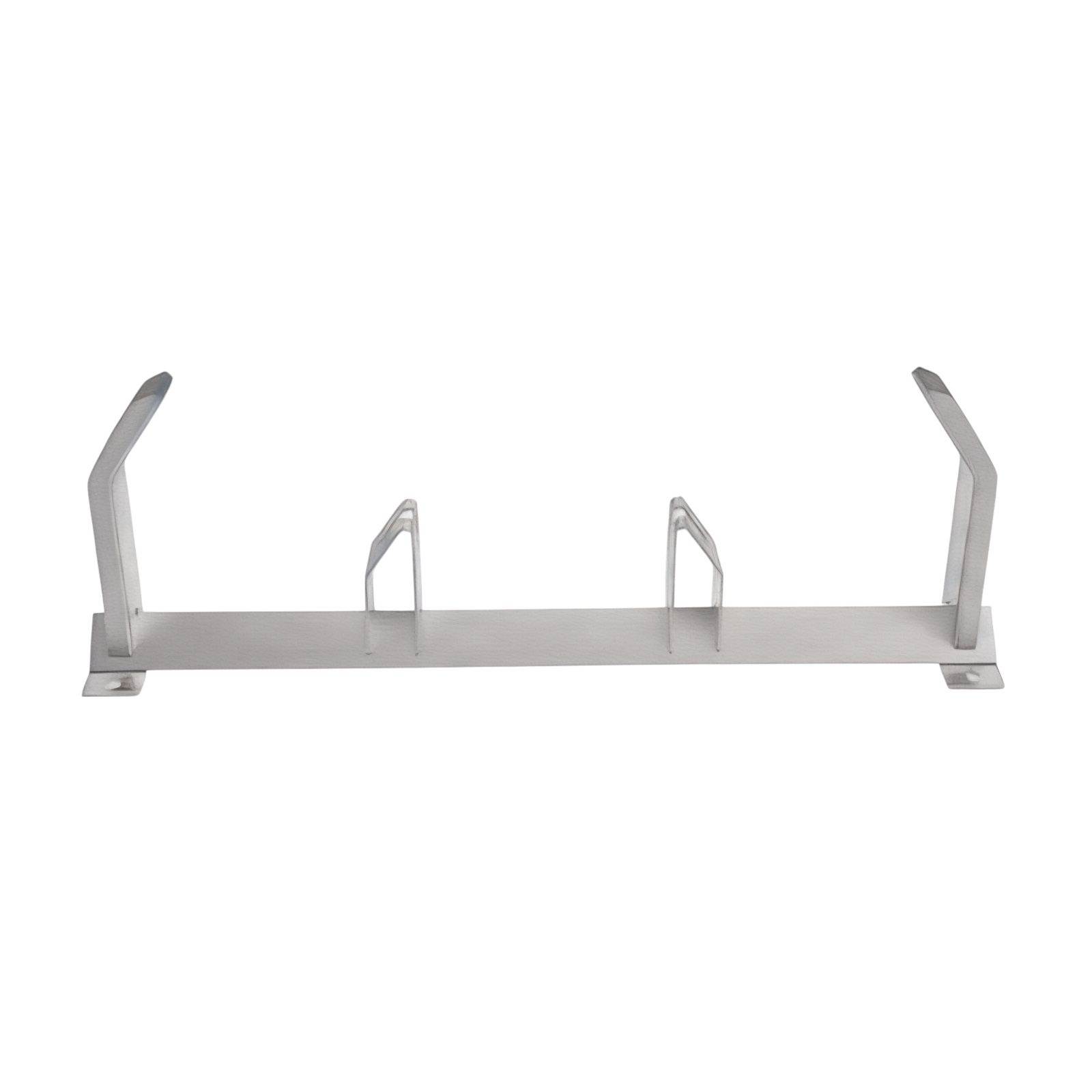

Bir konveyör istasyonu, ana şasiye bağlanan ve üzerinde ruloların yerleştirildiği bir veya daha fazla sehpadan (çerçeveden) oluşur.
1. Taşıyıcı İstasyonlar (Upper/Carrying Idler Stations)
Bunlar, malzemenin üzerinde taşındığı üst bandı destekleyen istasyonlardır.

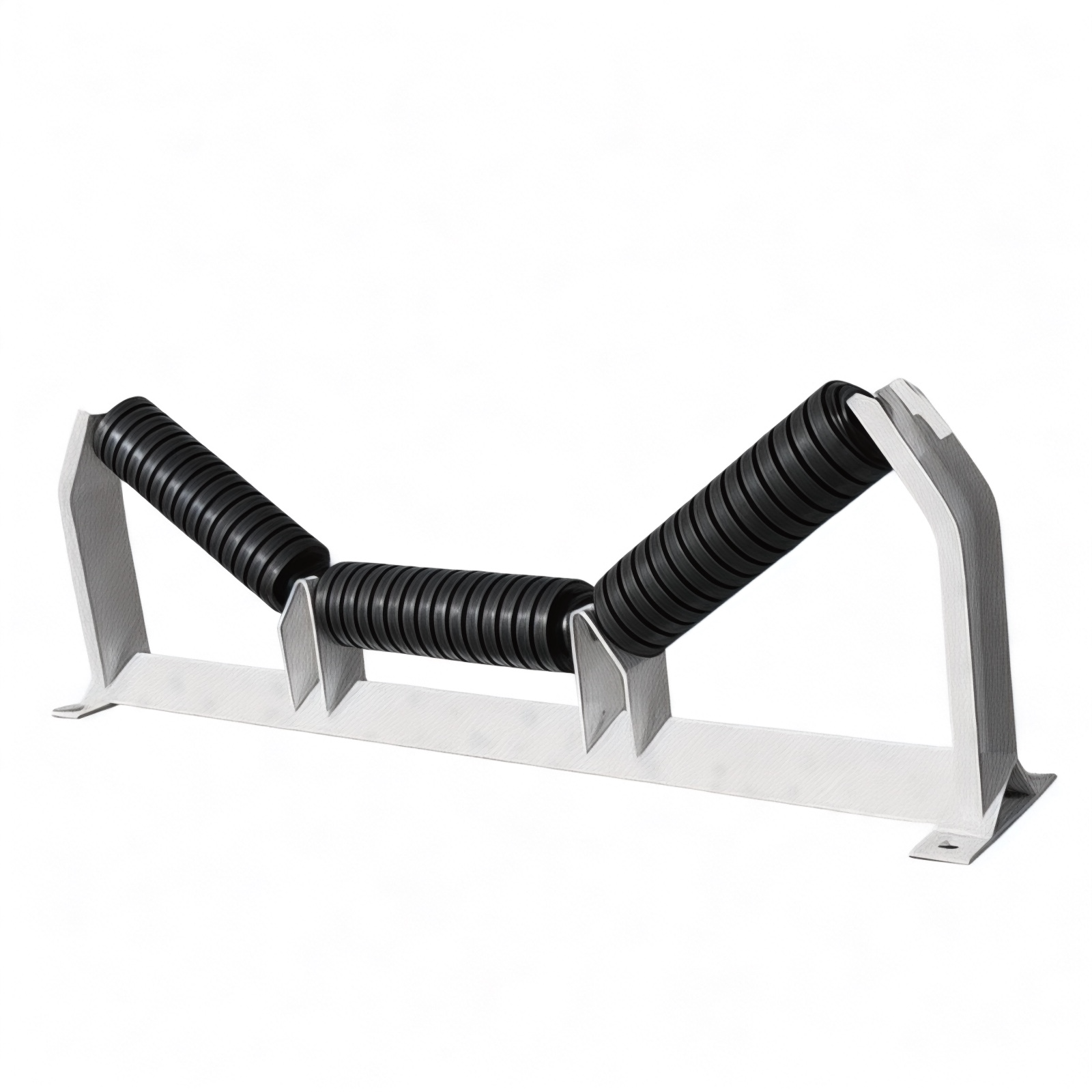

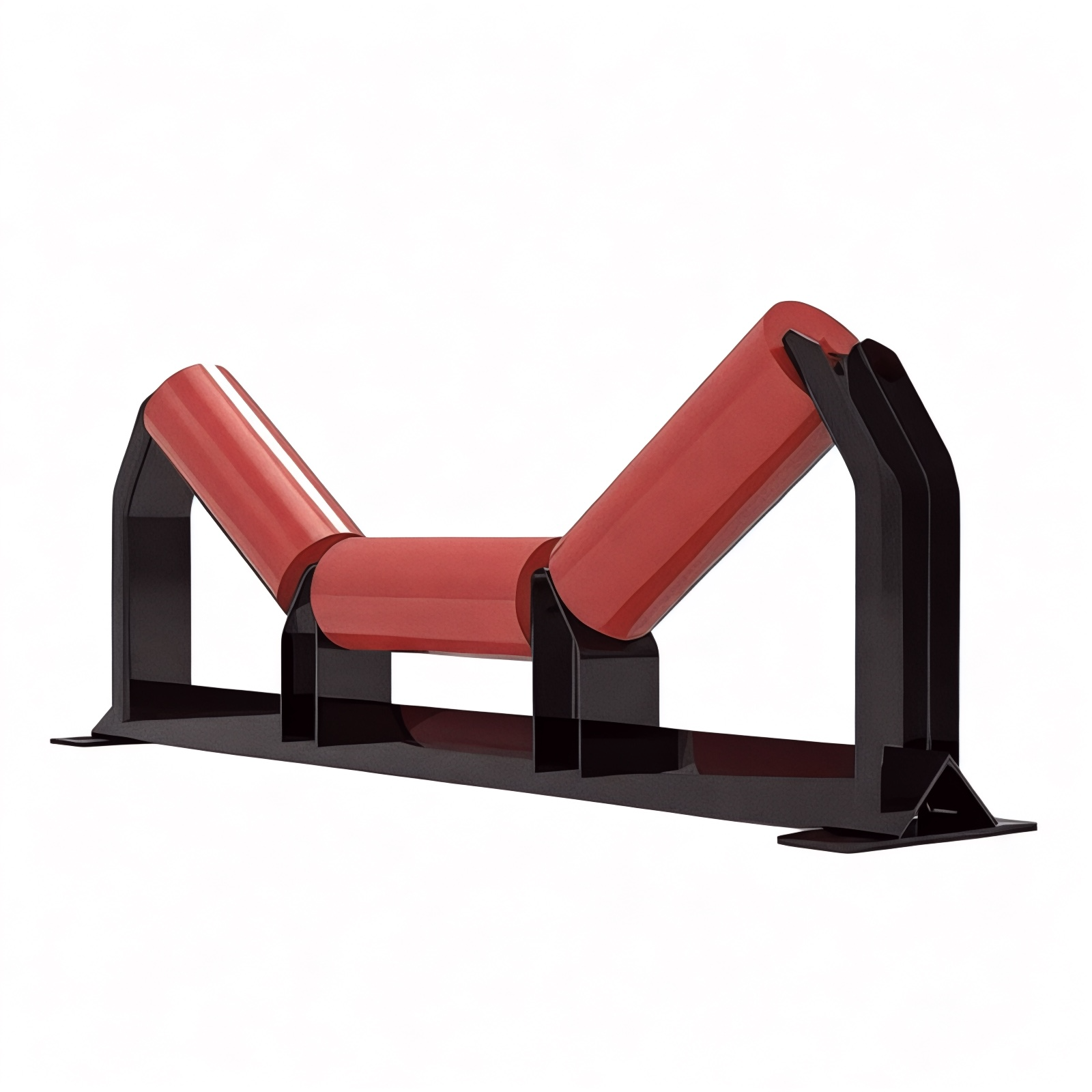

Tip: Genellikle üç rulodan oluşur (Üçlü İstasyon). Bir merkez rulo yatay durur ve iki yan rulo, banda bir oluk (çukur) şekli vermek üzere eğimli açılarla yukarıya bakar.
Amaç: Bandın kenarlarını yukarı kaldırarak bandın taşıma kapasitesini artırmak ve malzemenin yanlardan dökülmesini engellemektir. Bu açı, genellikle $20^\circ$, $35^\circ$ veya $45^\circ$ olabilir.
Özel Türler:
Düz İstasyon: Yalnızca bir yatay rulodan oluşur. Genellikle kısa konveyörlerde veya paket taşıma gibi hafif hizmet uygulamalarında kullanılır.
Darbe İstasyonu: Yükleme noktasında kullanılır ve darbe rulolarını barındırır.
2. Geri Dönüş İstasyonları (Return Idler Stations)
Bunlar, boş bandın tahrik tamburuna geri döndüğü alt kısmı destekleyen istasyonlardır.
Tip: Genellikle tek bir uzun yatay rulodan oluşur.
Amaç: Bandın geri dönüş yolunda sarkmasını önlemek ve düzgün bir hareket sağlamaktır.
Özel Türler:
Diskli Geri Dönüş İstasyonu: Bandın temizlenmesi için kauçuk halkalı ruloyu barındırır.
🧭 Özel Görev İstasyonları
Yukarıdaki temel istasyon tiplerinin yanı sıra, özel görevler için kullanılan istasyonlar da mevcuttur:
Hizalama İstasyonları (İstikamet Rulo İstasyonları): Bandın merkezden sapmasını algılayıp otomatik olarak düzeltebilen mekanizmalar içerir. Hem taşıyıcı hem de geri dönüş tarafında kullanılabilir.
Tambur İstasyonları: Rulolar yerine ana hareket veya kuyruk tamburlarını destekleyen, daha sağlam yapılı şasilerdir.
💡 Konumlandırma ve Aralıklama
İstasyonlar arasındaki mesafe (aralık), konveyörün verimliliği ve bandın ömrü için kritiktir:
Taşıyıcı İstasyonlar: Ağır malzemeler taşındığında veya yükleme noktalarında aralıklar daha kısa tutulur (örneğin 1-1.2 metre). Bu, bandın sarkmasını ve rulolar arasında malzeme dökülmesini önler.
Geri Dönüş İstasyonları: Boş bandın ağırlığı daha az olduğu için aralıklar daha uzun tutulabilir (örneğin 3-4 metre).
Konveyör istasyonları, sistemin güvenilirliğini, taşıma kapasitesini ve bant ömrünü doğrudan etkileyen, doğru tasarım ve montaj gerektiren temel mühendislik bileşenleridir.
